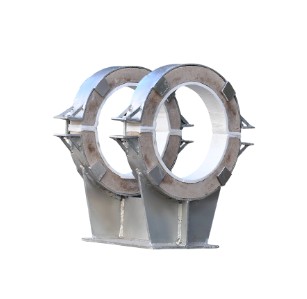

ما هو قوس الأنابيب؟

أ قوس الأنابيب هو مكون حاسم يتم تركيبه في نظام الأنابيب لتأمين ودعم وحماية خط الأنابيب.

1. الدعم الوظيفي:

إنه بمثابة جسر يربط خط الأنابيب بأساس المعدات (مثل المنصة أو الجدار)، مما يضمن أن خط الأنابيب لا يتعرض للإزاحة المفرطة أو الاهتزاز أثناء التشغيل.

2. تشتت الإجهاد:

من خلال الدعامة، يتم توزيع وزن خط الأنابيب وقوى التمدد الحراري وضغط الوسط الداخلي بشكل فعال، مما يمنع التشوه الناتج عن الإجهاد غير المتساوي.

3. مؤسسة الحماية من التآكل:

تعتبر الدعامة نفسها أيضًا دعمًا مهمًا لطبقة الحماية من التآكل في خط الأنابيب. يمكن أن يؤدي اختيار المواد المناسبة وعلاجات الحماية من التآكل إلى إطالة عمر خط الأنابيب بشكل كبير.

ما هي المهام الرئيسية ل قوس دعم الأنابيب ؟

تنعكس القيمة الأساسية لقوس الأنابيب في الجوانب التالية:

1. الدعم والتثبيت:

إنه يتحمل وزن خط الأنابيب نفسه ووزن السائل الداخلي، مما يمنع خط الأنابيب من الترهل أو الانجراف.

2. تقليل الاهتزاز وخفض الضوضاء:

أ high-quality bracket design can effectively absorb vibration, reducing noise and shock waves generated during fluid flow.

3. التعويض عن التمدد والانكماش الحراري:

عندما تتغير درجات الحرارة، يمتص الدعم قوى التمدد الحراري وانكماش خط الأنابيب من خلال التشوه المرن أو كتل التمدد الحراري، مما يمنع التشوه المفرط.

4. الحماية من التآكل والعزل:

يوفر الدعم للطبقة المضادة للتآكل على سطح خط الأنابيب، مما يضمن سلامة الطبقة المضادة للتآكل، ويعمل مع المواد العازلة لتحقيق عزل خط الأنابيب.

ما هي الأنواع الشائعة من دعامات خطوط الأنابيب؟

هناك أنواع مختلفة من الدعم. تشمل طرق التصنيف الشائعة ما يلي:

1. حسب الوظيفة:

الدعامات الثابتة: تستخدم للتثبيت الثابت لخطوط الأنابيب، وتوفير الدعم بشكل أساسي.

الدعامات المرنة: تستخدم للتعويض عن التمدد الحراري والانكماش، مما يمنع الضغط المحوري المفرط على خط الأنابيب.

2. حسب الهيكل:

الدعامات على شكل حرف U: النوع الأكثر شيوعًا، وهو مناسب لخطوط الأنابيب الأفقية أو المائلة.

الدعامات المثلثية: ثبات عالي، وغالبًا ما يستخدم لخطوط الأنابيب شديدة التحمل أو التطبيقات التي تتطلب مقاومة قوية للرياح.

دعامات على شكل شوكة: مناسبة لخطوط الأنابيب المعلقة أو تركيبات حوامل الكابلات.

3. حسب المادة:

دعامات الفولاذ: قوة عالية، مناسبة لدرجات الحرارة المرتفعة وبيئات الضغط العالي.

أluminum supports: Lightweight, corrosion-resistant, suitable for chemical and coastal environments.

دعامات الألياف الزجاجية: عزل جيد، مقاومة قوية للتآكل، مناسبة لصناعات الطاقة والصناعات الكيماوية.

كيف يمكن التحقق مما إذا كانت المعالجة المضادة للتآكل لدعامات الأنابيب مطابقة للمعايير؟

أnti-corrosion treatment is the lifeline of support quality. Key inspection points include:

1. الفحص البصري:

لاحظ ما إذا كانت الطبقة المضادة للتآكل مغطاة بالتساوي على سطح الدعم، وما إذا كانت هناك عيوب مثل الفقاعات أو التقشير أو الثقوب.

2. اختبار السماكة:

استخدم مقياس سمك الطلاء للتحقق من سمك الطبقة المضادة للتآكل للتأكد من أن سمك الطلاء يلبي متطلبات التصميم.

3. اختبار الصلابة:

تحقق من صلابة سطح الطلاء للتأكد من أنه يتمتع بمقاومة تآكل كافية ومقاومة للصدمات.

4. اختبار الالتصاق:

تحقق مما إذا كانت الطبقة المضادة للتآكل ملتصقة بقوة بسطح الدعم باستخدام اختبار الكاشطة أو اختبار الشريط.

ما هي بعض مشاكل الجودة الشائعة في دعامات الأنابيب؟

حتى وسائل الدعم الصغيرة يمكنها إخفاء مخاطر مخفية كبيرة:

1. تقشير الطبقة المضادة للتآكل:

نظرًا لضعف جودة البناء، لا يمكن للطلاء أن يلتصق، مما يؤدي إلى التقشير.

2. التشوه والالتواء:

يؤدي الضغط غير المتساوي أو التمدد الحراري غير المتساوي للطبقة المضادة للتآكل إلى تشوه جسم الدعم.

3. مشاكل اللحام:

حبيبات اللحام أو المسامية أو الشقوق في المناطق الملحومة تجعلها عرضة للكسر بدرجة كبيرة تحت درجة حرارة وضغط مرتفعين.

4. انتشار التآكل:

يؤدي تلف الطبقة المضادة للتآكل إلى تآكل سريع للركيزة المعدنية الداخلية، مما يؤدي إلى انخفاض حاد في قوة الدعامة.

كيفية منع مشاكل دعم خطوط الأنابيب؟

الوقاية هي المفتاح لضمان التشغيل الآمن لخطوط الأنابيب:

1. مواصفات البناء الصارمة:

تأكد من أن جميع الطلاءات المضادة للتآكل موحدة وسميكة، وتتحكم بشكل صارم في درجة حرارة ورطوبة البناء.

2. استخدم مواد عالية الجودة:

حدد مواد دعم مستقرة لتحسين المتانة الشاملة.

3. الصيانة الدورية والتفتيش:

قم بفحص الدعامات بانتظام، وخاصة الطبقة المضادة للتآكل، لتحديد المشكلات البسيطة وإصلاحها على الفور.

4. تصميم الحمل المعقول:

تأكد من أن سعة تحميل الدعم تتوافق مع ظروف التشغيل الفعلية لخط الأنابيب، وتجنب التحميل الزائد.

كيفية اختيار مادة دعم الأنابيب المناسبة لبيئة معينة؟

تحتوي البيئات المختلفة على متطلبات مختلفة إلى حد كبير لمواد الدعم:

1. البيئة الساحلية:

في مواجهة التآكل الناتج عن رذاذ الملح العالي، يوصى باستخدام دعامات مصنوعة من الألياف الزجاجية أو الفولاذ المقاوم للصدأ، بالإضافة إلى طلاء مضاد للتآكل عالي المقاومة لرذاذ الملح.

2. بيئة المصانع الكيميائية:

نظرًا لوجود الوسائط الحمضية والقلوية المسببة للتآكل، يوصى باستخدام دعامات الألياف الزجاجية أو مواد السبائك الخاصة، مع ضمان مقاومة الطلاء المضاد للتآكل لمواد كيميائية معينة.

3. بيئة درجة الحرارة العالية:

في البيئات ذات درجات الحرارة المرتفعة أو محطات الطاقة الحرارية، يجب اختيار دعامات فولاذية مقاومة للحرارة العالية أو سبائك خاصة مقاومة للحرارة، إلى جانب مواد مقاومة للتآكل مقاومة للحرارة العالية.
