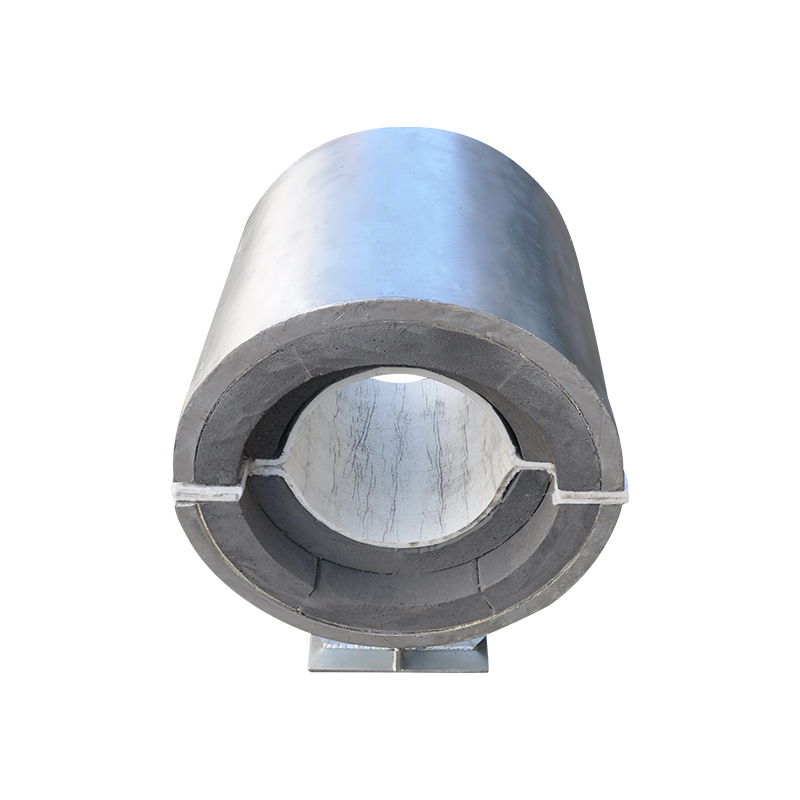

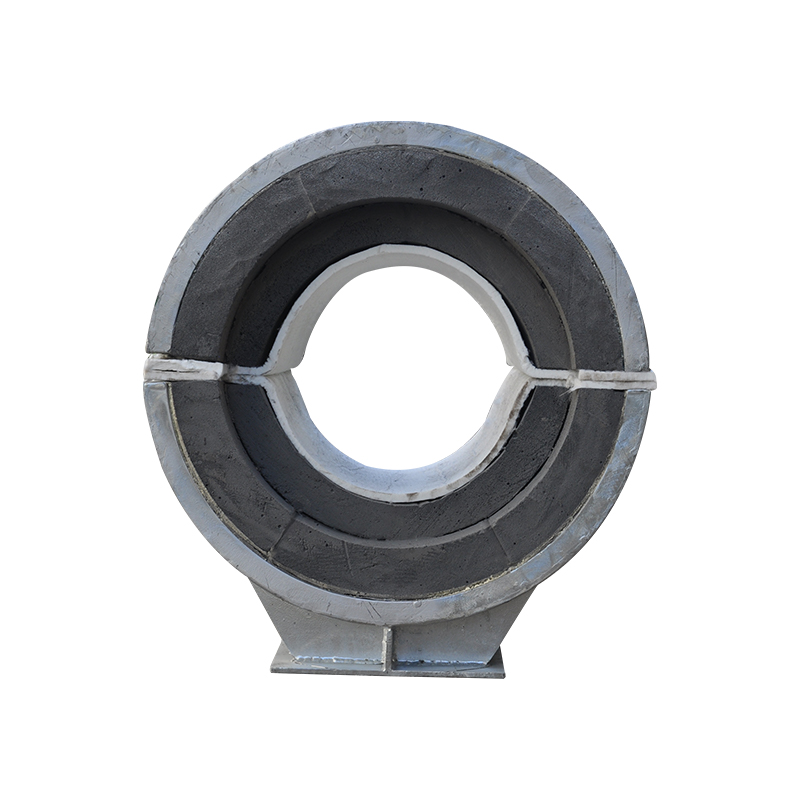

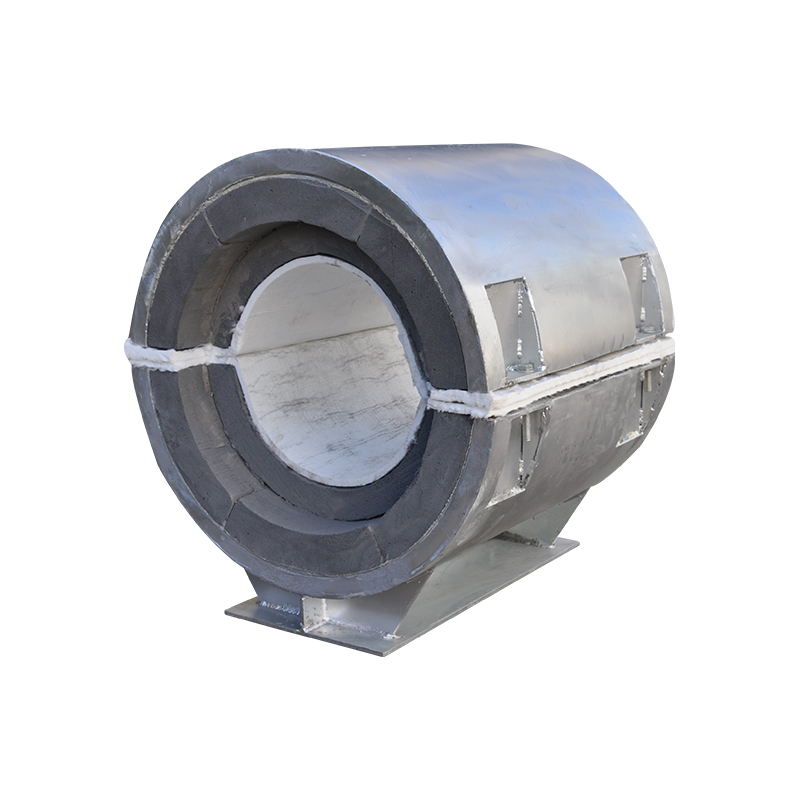

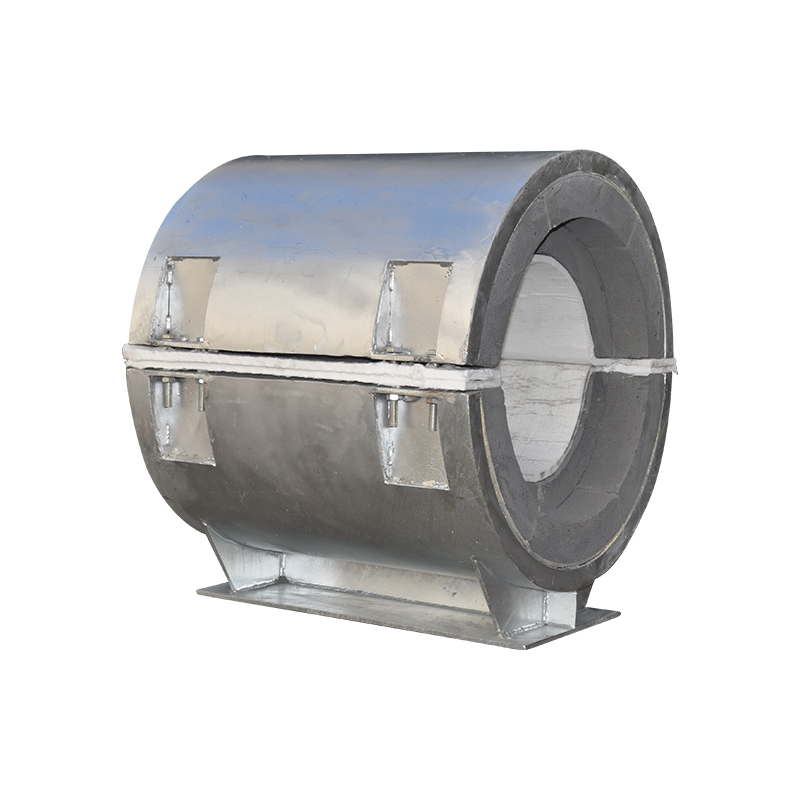

صفر جسر حراري معزول قوس الدعم-Zhejiang Yichuang New Material Technology Co. ، Ltd.

المعلمة	فِهرِس
دعم قطر الأنابيب	DN50 ～ DN1000
نطاق درجة الحرارة	≤650 ℃
مستوى الضغط	≤10MPa

خدمة مخصصة: يتم توفير رسومات تصميم غير قياسية في غضون 72 ساعة ويمكن تخصيصها وفقًا للاحتياجات الفعلية لمشروع العميل.

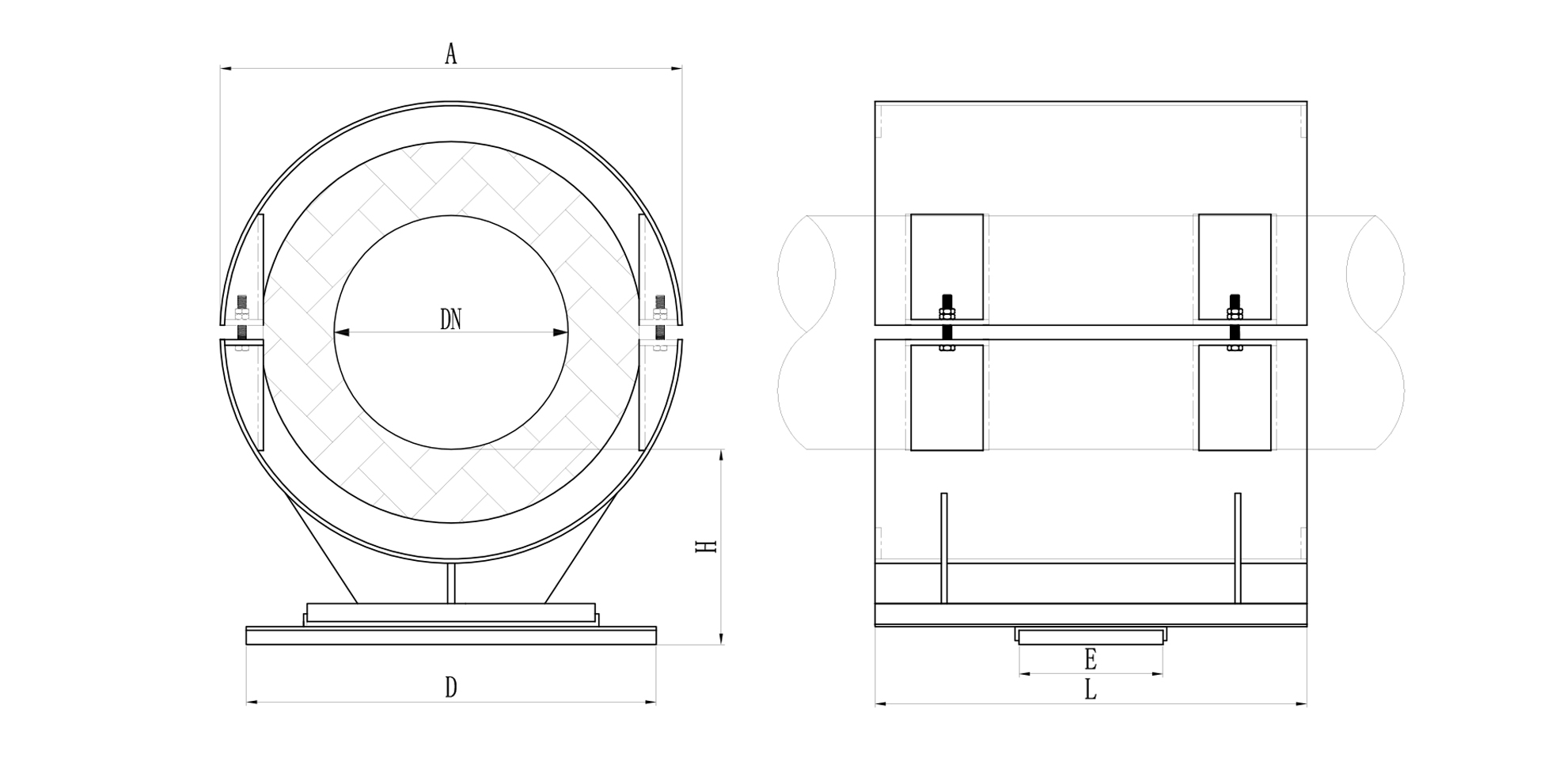

جدول حجم قوس الأنابيب (الوحدة: مم)
رقم سري	DN القطر الاسمي	A	D	E	H اضبط حسب التصميم	L انزلاق/دليل قوس الإزاحة المحورية x			الحمل الرأسي الأقصى n






						X≤150 (2 المشابك)	150 ＜ x≤280 (2 المشابك)	150 ＜ x≤280 (3 مشابك)


1	50	277	220	150	100	400	600	800	1600
2	65	296	220	150	100	400	600	800	2180
3	80	322	250	150	150	400	600	800	2970
4	100	341	250	150	150	400	600	800	3550
5	125	366	260	150	200	400	600	800	4620
6	150	412	280	150	200	400	600	800	6500
7	200	492	300	180	300	400	600	800	12000
8	250	574	350	180	300	400	600	800	18500
9	300	646.2	400	200	350	400	600	800	25800
10	350	718.2	420	200	350	400	600	800	36500
11	400	787.2	450	200	350	400	600	800	48700
12	450	861.2	500	200	400	400	600	800	60000
13	500	921.2	550	200	400	400	600	800	77500
14	600	1042	600	200	400	400	600	800	122000
15	700	1152	650	250	400	400	600	800	133800
16	800	1272	700	250	500	400	600	800	181000
17	900	1392	750	250	500	500	700	900	256000
18	1000	1532	800	250	500	500	700	900	305000

ملاحظة: المواصفات في الجدول هي المواصفات القياسية التقليدية لشركتنا. يمكن تخصيص جميع المنتجات وفقًا للاحتياجات الفعلية للمشروع. للحصول على المواصفات أعلاه DN1000 ، يرجى الاتصال بشركتنا للحصول على تصميم منفصل.

1. الكفاءة العالية: تم الانتهاء من التصنيع المسبق وتجميع خط الأنابيب في المصنع ، وتجنب ظروف البناء القاسية ، وضمان جودة العزل ، وضمان جودة المنتج واتساقه ، وتقليل تعقيد وعدم اليقين في البناء في الموقع ، وجعل الشبكة الحرارية الإجمالية تحقق أفضل تأثير تصميم.

2. صدر تأثير الجسر الحراري: يمكن استخدام شريحة النوع المشابك مباشرة على الجدار الخارجي لخط الأنابيب لتحقيق تأثير "الجسر الحراري الصفري" ، وحل مشكلة "تأثير الجسر الحراري" لخطوط أنابيب العزل التقليدية والتأكد من تقليل فقدان الحرارة لخط الأنابيب عند القوس.

3. هيكل مستقر: تم اعتماد بنية العزل المركب المكون من ثلاث طبقات من "رغوة البلاط الناعمة" ، من الداخل إلى الخارج ، وهي أنبوب العمل ، وطبقة الختم المقاومة للصدمات ، وطبقة الانعكاس ، وطبقة العزل الصلبة (سيليكات الكالسيوم الرغوية) ، وطبقة الانعكاس ، وطبقة البولي يوريثان والغسل الخارجي. التصميم الهيكلي معقول ولديه ضغط جيد ، وشد ومقاومة التآكل.

4. سعة الحمل عالية الحمل: يتبنى الغمد الخارجي مواد ذات قوة عالية وعمليات تصنيع متقدمة لألواح الصلب الملونة أو القنوات الحلزونية لسبائك الألومنيوم للتأكد من أن خط الأنابيب لديه قوة وصرقة كافية لتحمل مختلف الأحمال الخارجية. لديها خصائص جيدة للماء ومضادة للتآكل ، مما يضمن التشغيل المستقر على المدى الطويل لخط الأنابيب في البيئات القاسية.

5. فترة البناء القصيرة: من خلال التصنيع المسبق للمصنع والبناء المعياري في الموقع ، يكون البناء مناسبًا وسريعًا ، مما يؤدي إلى تقليل فترة البناء ، ويقلل من تكاليف البناء ، وضمان أن يكون خط الأنابيب لديه ثبات وموثوقية عالية أثناء التثبيت والاستخدام.

6. خالية من الصيانة: تصميم خطوط الأنابيب معقول ، والمواد الخام التي تستخدم مواد النفايات الصلبة ، والأداء الممتاز ، ويمكن إعادة تدويرها بشكل متكرر ، ويمكن أن تحافظ على ظروف عمل جيدة لفترة طويلة ، ولا تتطلب صيانة وإصلاحًا متكررة ، والتي لها فوائد اجتماعية.

7. أداء التكلفة العالية: إن استخدام خطوط أنابيب البخار المسبقة عن السيليكات الكالسيوم الرغوية أقل بنسبة 10 ٪ من الأنابيب العامة الصلبة التقليدية المسبقة!

1. صناعة البناء: ينطبق على العزل الحراري للجدران والأسطح والأرضيات وأجزاء البناء الأخرى لتحسين كفاءة الطاقة وراحة المباني

2. في المعدات الصناعية: يستخدم على نطاق واسع في عزل المعدات عالية الحرارة وخطوط الأنابيب وخزانات التخزين والمرافق الصناعية الأخرى لضمان التشغيل العادي وكفاءة الطاقة للمعدات.

3. عزل خط الأنابيب: ينطبق على عزل أنظمة خطوط الأنابيب المختلفة لمنع فقدان الحرارة وتشكيل المياه المكثفة وتمديد عمر خدمة خط الأنابيب.

4. المعدات الخاصة والعزل الهيكلي: ينطبق على الاحتياجات العازلة للأشكال والهياكل الخاصة ، مثل أنابيب عازمة ، والمعدات المنحنية ، والمباني المنحنية ، وما إلى ذلك ، وتوفير حلول عزل مرنة ومتنوعة لمنع فقدان الحرارة وارتداد المعدات.
