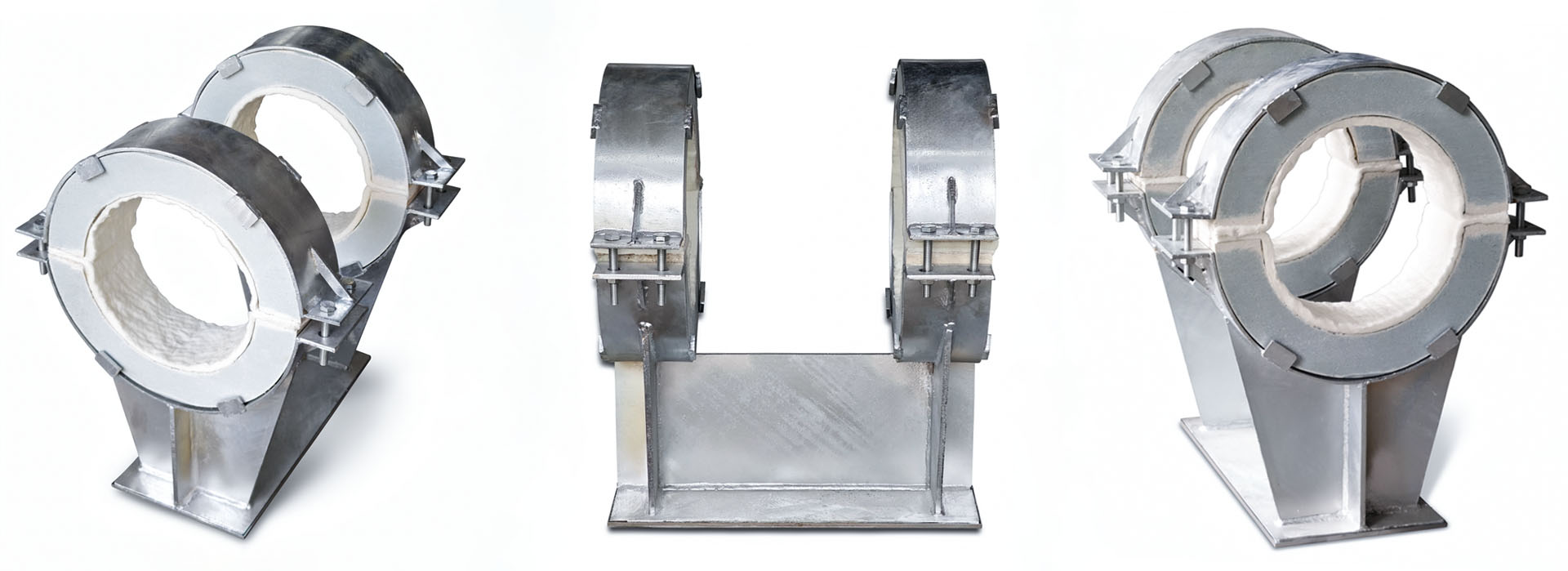

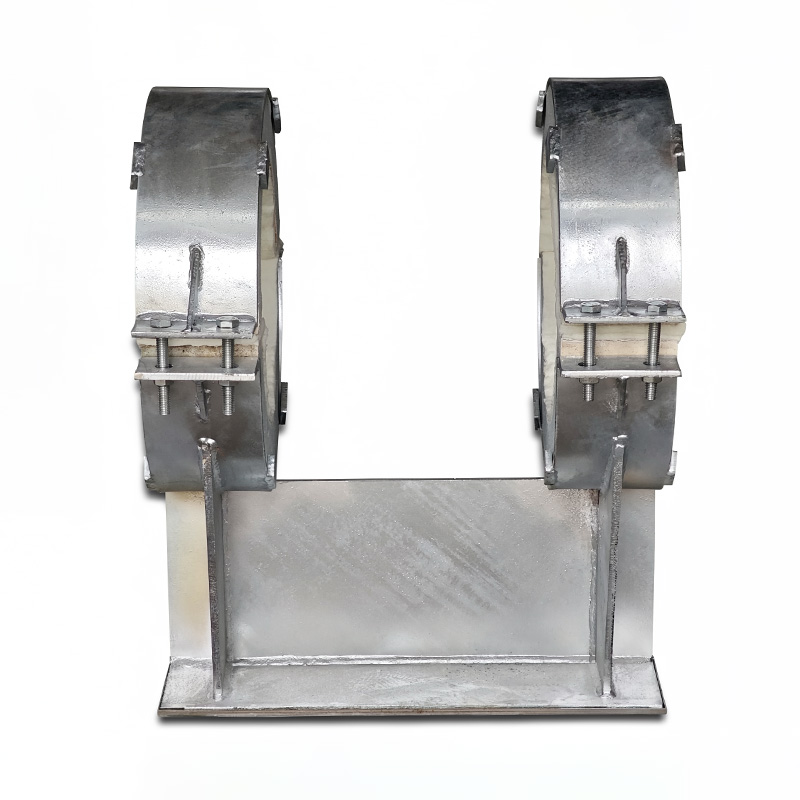

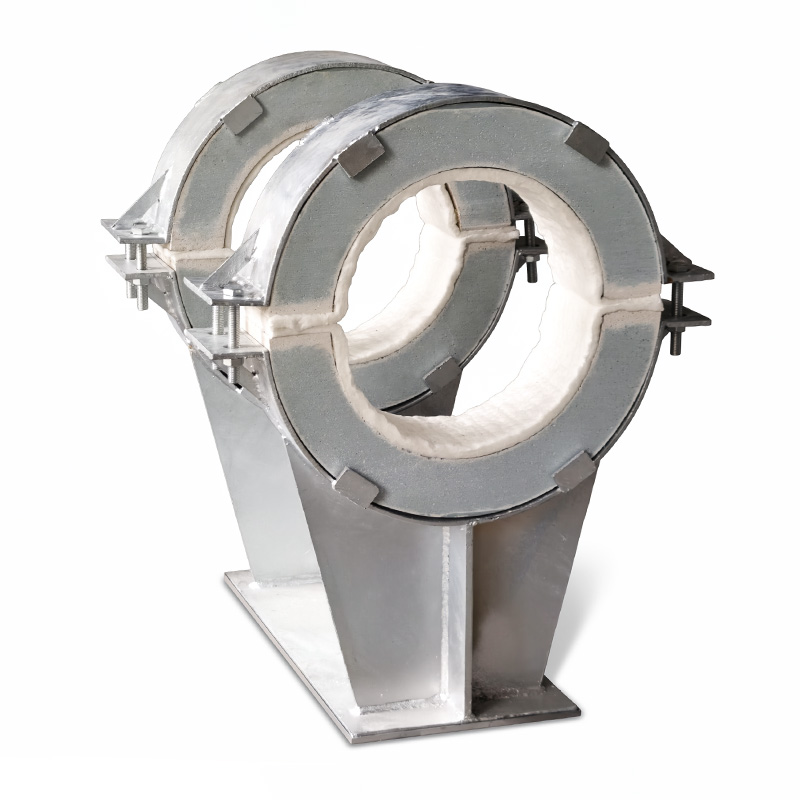

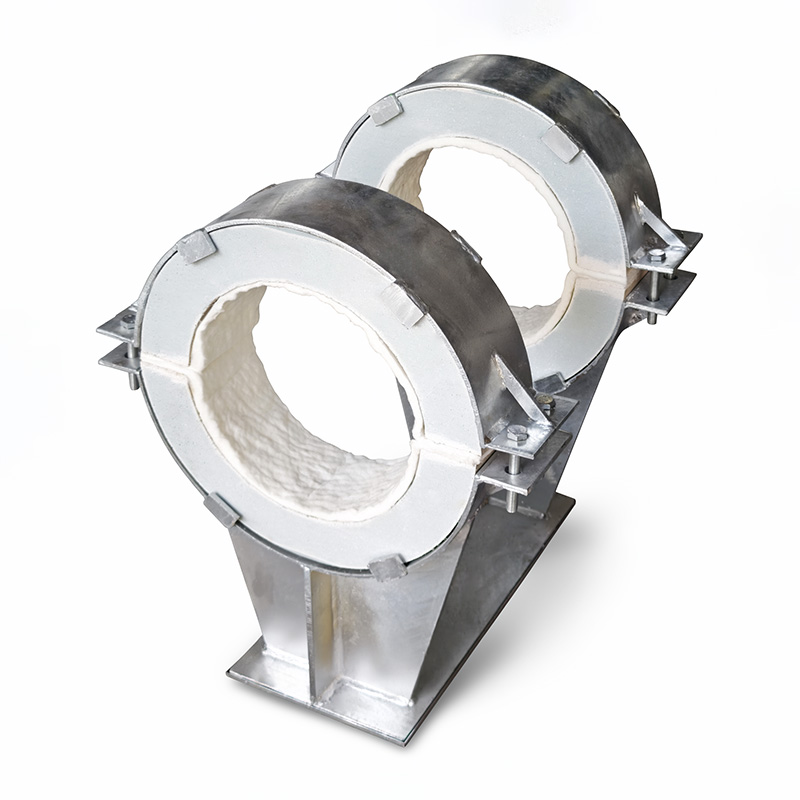

دعم الأنابيب المعزولة ذات درجة الحرارة العالية والموفرة للطاقة-Zhejiang Yichuang New Material Technology Co. ، Ltd.

بارامترات المنتج

المعلمة	مؤشر
نطاق دعم قطر الأنبوب	الاسم المميز50 ~ دN1000
نطاق درجة الحرارة	≥650 درجة مئوية
تصنيف الضغط	≥10MPa

خدمة التخصيص: يتم توفير رسومات التصميم غير القياسية في غضون 72 ساعة، ويمكن تخصيص جميع المنتجات وفقًا للمتطلبات الهندسية الفعلية للعملاء.

جدول حجم قوس الأنابيب (الوحدة: مم)
الرقم التسلسلي	DN القطر الاسمي	أ	D	ه	ح أdjust according to design	ل انزلاق/قوس التوجيه أxial displacement X			الحد الأقصى للحمل العمودي N






						X ≥150 (2 المشابك)	150＜X-280 (2 المشابك)	150＜X-280 (3 المشابك)


1	50	184	220	150	200	400	600	800	1600
2	65	209	220	150	200	400	600	800	2180
3	80	209	250	150	250	400	600	800	2970
4	100	234	250	150	250	400	600	800	3550
5	125	267	260	180	250	400	600	800	4620
6	150	319	280	180	250	400	600	800	6500
7	200	389	300	200	250	400	600	800	12000
8	250	453	350	200	250	400	600	800	18500
9	300	522	400	200	250	400	600	800	25800
10	350	574	420	200	250	400	600	800	36500
11	400	626	450	200	250	400	600	800	48700
12	450	674	500	200	250	400	600	800	60000
13	500	784	550	200	250	400	600	800	77500
14	600	880	600	200	250	400	600	800	122000
15	700	980	650	250	250	400	600	800	133800
16	800	1080	700	250	300	400	600	800	181000
17	900	1180	750	250	300	500	700	900	256000
18	1000	1280	800	250	300	500	700	900	305000

ملاحظة: يسرد الجدول أعلاه مواصفاتنا القياسية التقليدية. يمكن تخصيص جميع المنتجات وفقًا للمتطلبات الهندسية الفعلية. للحصول على مواصفات أعلى من DN1000، يرجى الاتصال بشركتنا للحصول على تصميم منفصل.

ميزة المنتج

1. استهلاك طاقة منخفض للغاية، أداء عزل حراري رائد

يعتمد القلب بلاطات عازلة تم تطويرها ذاتيًا، مع موصلية حرارية تبلغ ≥0.15W/(m·K) عند 350°C، مما يمنع بشكل كبير تأثير التجسير الحراري، ويقلل من فقدان حرارة خط الأنابيب، ويقلل من تكاليف استهلاك الطاقة أثناء التشغيل.

2. مقاومة درجات الحرارة ممتازة، والقدرة على التكيف على نطاق واسع

إنه يتميز بمقاومة درجات الحرارة على المدى الطويل حتى 650 درجة مئوية، ويتكيف بشكل مثالي مع خطوط أنابيب البخار المشبعة/شديدة الحرارة ذات درجات الحرارة المتوسطة والعالية، ويمكنه التعامل بثبات مع سيناريوهات درجات الحرارة العالية للغاية مثل محطات الطاقة والصناعات الكيميائية دون تدهور أداء درجات الحرارة العالية.

3. محمل عالي القوة، مقاومة ثابتة للأضرار

وحدة العزل الأساسية لديها قوة ضغط ≥20MPa وقوة انثناء ≥2.0MPa، مع قدرة تحمل ممتازة. إنه يحل مشاكل التجزئة السهلة وسحق المواد التقليدية ويضمن تشغيل خطوط الأنابيب على الطاولة.

4. مقاومة التآكل على المدى الطويل، وتجنب مخاطر CUI

مع تصميم تركيبة أيونات الكلوريد المنخفضة والخصائص الكيميائية المستقرة، فإنه يتجنب بشكل أساسي مشكلة تآكل خط الأنابيب تحت العزل (CUI)، ويحمي المواد الأساسية للأنبوب، ويطيل عمر خدمة النظام.

5. آمنة وصديقة للبيئة، واستقرار الدورة الكاملة

إنه خالي من الأسبستوس، وغير قابل للاحتراق من الفئة A، ولا يطلق أي مواد ضارة عند درجات الحرارة العالية، ويتوافق مع متطلبات حماية البيئة والحماية من الحرائق. يمكن استعادة أدائه بالكامل بعد تعرضه للرطوبة والتجفيف، مع عمر خدمة تصميمي يصل إلى 30 عامًا، مما يقلل من تكاليف التشغيل والصيانة.

6. فعالة من حيث التكلفة، وقابلية التنفيذ القوية

وهو متوافق مع تصميم خطوط الأنابيب الحالية ومواصفات التثبيت، ويمكن تنفيذه بسرعة في كل من المشاريع الجديدة وتجديدات خطوط الأنابيب القديمة.

تطبيقات المنتجات

يتم استخدام دعامة الأنابيب المعزولة ذات درجة الحرارة العالية والموفرة للطاقة لتثبيت وتحمل أنظمة خطوط الأنابيب، لتكون بمثابة دعامات توجيه وانزلاق وثابتة. مجهزة ببلاط عازل أساسي مقاوم لدرجة الحرارة العالية تم تطويره ذاتيًا، فهو يحل نقاط الألم الصناعية الخاصة بدعامات الأنابيب التقليدية، مثل فقدان الحرارة المفرط، والتجزئة السهلة، وتآكل خطوط الأنابيب، وعمر الخدمة القصير. يمكن أن تتكيف مع ظروف العمل ذات درجات الحرارة العالية على المدى الطويل حتى 650 درجة مئوية، وهي حل مثالي لدعم العزل الحراري لأنظمة خطوط الأنابيب في الطاقة الحرارية ومحطات الطاقة والبتروكيماويات وغيرها من المجالات.
